ZJHST氣動反汽蝕角形高壓調節閥

【高壓調節閥】ZJHST氣動反汽蝕高壓調節閥_氣動角形高壓調節閥

ZJHST氣動薄膜精小型反汽蝕角形高壓調節閥是重慶普惠斯調節閥積累多年特種調節閥研制經驗攻關研制而成的高壓調節閥產品之一。它是專門針對普通調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕等嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落等嚴重問題而研制開發的特種調節閥產品。它采用“孔板+單座調節閥+套筒調節閥”的多級節流形式分?jǐn)倝翰�，減少汽蝕、沖蝕、撓流對調節閥閥體密封面的破壞，從而大大提高了該反汽蝕角形高壓調節閥的使用壽命。
大量的實踐證明：重慶普惠斯閥門針對尿素系統研制的尿素專用調節閥（亦稱P4閥），比普通高壓調節閥壽命提高了2～3倍。

應用注意事項

防止高壓調節閥在小開度下工作是關鍵，設計選型時應特別注意；
在小口徑、大壓差場合應用時應該備好高壓調節閥的節流件；
盡可能選擇活塞式氣動執行機構來提高執行機構的輸出力和剛度，確定好彈簧范圍；
從安全的角度考慮應選用流開型反汽蝕角形高壓調節閥（底進側出）。

主要參數

公稱通徑mm	6			10					15					25
閥座直徑mm	3	4	6	4	5	7	8	10	6	7	8	10	12	7	8	10	12	16	20
流量系數Kv	0.04	0.1		0.1	0.4				0.4					1	1.6	2.5	4	6.3	8
		0.16	0.4	0.16		1	1.6	2.5	0.63	1	1.6	2.5	4
	0.063	0.25		0.25	0.63
公稱通徑mm	32			40		50		65		80		100		125		150		175
閥座直徑mm	16	20	30	20	38	30	50	38	65	50	80	65	100	65	125	100	150	125	170
流量系數Kv	6.3	8	12	8	25	16	40	25	63	40	100	63	160	100	250	160	400	250	600
可調范圍	Kv值<18時 R＝20：1；Kv值>18時 R＝30：1
公稱壓力	PN220、PN320
閥芯形式	套筒導向單座柱塞型閥芯
流量特性	直線
作用形式	氣開式、氣關式
法蘭標準	符合GB/T4213-2008標準，可按ANSI、JIS、DIN等標準制造
工作溫度	普通型-40～230℃；散熱片型230～450℃；特殊訂貨450～600℃
執行機構	ZHA、ZHB型多彈簧氣動薄膜執行機構；ZSL直行程氣動活塞式執行機構
可配附件	閥門定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋裝置、緊急動作裝置、手輪機構等

*注：工作溫度、公稱壓力、公稱通徑超出列表范圍的ZJHST氣動反汽蝕角形高壓調節閥產品可與本公司商洽解決。

反汽蝕結構及措施

多級節流，分擔壓差，相當于“孔板+單座調節閥+套筒調節閥”；
襯套閥座一體化，解決了導向襯套偶爾松脫的問題；
小孔噴射型節流，減少撓流破壞；
內件使用耐汽蝕、抗沖刷材料制造；
采用粗閥桿配大推力執行機構，以提高剛度。

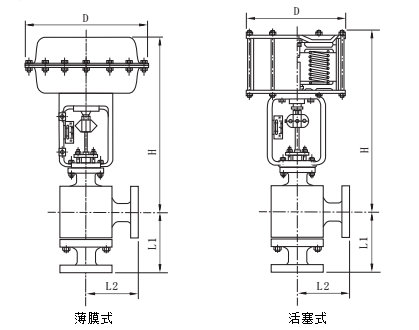

外形尺寸及重量

公稱通徑mm		6	10	15	25	32	40	50	65	80	100	125	150
L1（mm）		100	105	105	120	135	190	225	275	315	365	400	510
L2（mm）		83	90	105	120	135	165	190	215	260	290	300	400
薄膜式	H（mm）	406	407	425	451	493	502	550	620	620	630	848	910
	D（mm）	285				360			470			620
	重量Kg	37	43	46	52	93	160	123	224	297	442	650	780
活塞式	H（mm）	526	527	521	545	586	595	593	645	645	655	758	820
	D（mm）	264							352			490
	重量Kg	51	57	60	66	92	105	122	217	290	435	628	758

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的高壓調節閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們:13271923998(微信)。
