HPS氣動高壓單座調節閥是重慶普惠斯調節閥優化改進的CV3000系列調節閥重點產品之一。它采用法蘭式或焊接式與管道連接；HPS型氣動單座調節閥的閥體采用一體式鑄造結構，具有閥體通道流線性好，閥塞導向面積大、抗震性好等特點，特別適用于直通中高壓的調節場合。
當壓力大于1.5MPa，或溫度大于250℃時，建議在氣動高壓調節閥的密封面堆焊耐磨合金以提高調節閥密封的可靠性與使用壽命；
當工作壓差較大、泄漏要求不高時，可選擇HPC氣動籠式高壓調節閥；
當工作壓差較大、要求尺寸小、重量輕以及介質不干凈時，建議優先選用氣動多功能調節閥。
| 公稱通徑mm | 25 | 40 | 50 | 80 | |||||||||||||||
| 閥座直徑mm | 9 | 10 | 12 | 15 | 20 | 25 | 25 | 32 | 40 | 32 | 40 | 50 | 50 | 65 | 80 | ||||
| 額定Cv |
JIS 63K ANSI 900、1500 JPI 900、1500 | 0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 12 | 12 | 17 | 25 | 14 | 25 | 47 | 47 | 75 | 110 |
|
ANSI 2500 JPI 2500 | 0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 12 | － | 12 | 17 | 12 | 17 | 31 | 31 | 47 | 75 | |
| 行程mm | 14.3 | 25 | 38 | ||||||||||||||||
| 可調范圍 | 20：1 | 30：1 | 50：1 | ||||||||||||||||
| 公稱壓力 | JIS 63K；ANSI 900、1500、2500：JPI 900、1500、2500 | ||||||||||||||||||
| 閥芯形式 | 單座柱塞型閥芯 | ||||||||||||||||||
| 流量特性 | 等百分比、直線 | ||||||||||||||||||
| 作用形式 | 氣開式、氣關式 | ||||||||||||||||||
| 法蘭標準 | JB、T2769-92、ANSI、JIS、DIN等 | ||||||||||||||||||
| 上閥蓋 | 常溫型（-5～230℃）；伸長型（230～566℃）； | ||||||||||||||||||
| 執行機構 | ZHA、ZHB型多彈簧薄膜式氣動執行機構、ZSL氣動活塞式執行機構 | ||||||||||||||||||
| 可配附件 | 閥門定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋裝置、緊急動作裝置、手輪機構等 | ||||||||||||||||||
注：工作溫度、公稱壓力、公稱通徑超出列表范圍的氣動高壓調節閥產品可與本公司商洽解決。
| 閥座直徑mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | |||
| 氣源接口尺寸 | M10×1 | ||||||||||
| 作用方式 | 彈簧范圍 | 氣源壓力 | 允許壓差△P(MPa) | ||||||||
| 薄膜式 | 氣關 | 0.02～0.10 | 0.25 | 22.8 | 12.8 | 8.23 | 5.02 | 3.22 | 2.06 | 1.95 | 1.29 |
| 0.06～0.18 | 0.25 | 10.7 | 6.0 | 3.84 | 2.34 | 1.50 | 0.96 | 0.91 | 0.60 | ||
| 氣開 | 0.06～0.18 | 0.25 | 9.15 | 5.14 | 3.29 | 2.01 | 1.29 | 0.82 | 0.78 | 0.51 | |
| 0.10～0.22 | 0.25 | 15.2 | 8.57 | 5.49 | 3.35 | 2.14 | 1.37 | 1.30 | 0.86 | ||
| 活塞式 | 氣關 | 0.10～0.22 | 0.50 | 28.6 | 18.3 | 11.76 | 4.59 | 2.94 | 3.18 | 2.10 | 1.50 |
| 氣開 | 0.10～0.22 | 0.50 | 38.1 | 24.5 | 15.68 | 6.12 | 3.92 | 4.24 | 2.80 | 1.90 | |
以上數據均為帶閥門定位器，使用標準聚四氟乙烯填料條件下的允許壓差數據
氣關閥門調小彈簧范圍終點（調松彈簧預緊力）或增大氣源壓力均可提高允許壓差
氣開閥門調大彈簧范圍起點（調緊彈簧預緊力）可提高允許壓差
如果允許壓差不清楚或最大工作壓差超出列表范圍請與我們聯系。
| 公稱通徑 | L（mm） | ||||||
| JIS 63K | ANSI 900、JPI900 | ANSI 1500、JPI 1500 | ANSI2500、JPI 2500 | ||||
| RF | RF（SW、BW） | RJ | RF（SW、BW） | RJ | RF（SW、BW） | RJ | |
| 25 | 222 | 235 | 251 | 235 | 248 | 251 | 235 |
| 40 | 254 | 267 | 286 | 267 | 283 | 289 | 265 |
| 50 | 276 | 292 | 311 | 289 | 308 | 314 | 290 |
| 80 | 298 | 314 | 337 | 311 | 333 | 340 | 310 |

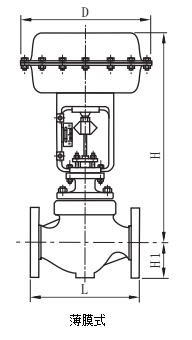

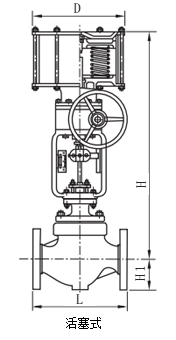

| 公稱通徑mm | 薄膜式 | 活塞式 | ||||||||
| 25 | 40 | 50 | 80 | 25 | 40 | 50 | 80 | |||
|
ANSI 900 JPI 900 JIS 63K |
H mm | 常溫型 | 675 | 690 | 720 | 920 | 709 | 810 | 840 | 1010 |
| 伸長型 | 805 | 830 | 880 | 1100 | 839 | 950 | 1000 | 1190 | ||
| H1（mm） | 90 | 100 | 110 | 140 | 90 | 100 | 110 | 140 | ||
|
重量 Kg | 法蘭式 | 58 | 62 | 80 | 140 | 58 | 76 | 94 | 164 | |
| 焊接式 | 48 | 52 | 60 | 120 | 48 | 66 | 74 | 144 | ||
|
ANSI 150 JPI 1500 |
H mm | 常溫型 | 675 | 690 | 720 | 920 | 709 | 810 | 840 | 1010 |
| 伸長型 | 805 | 830 | 880 | 1100 | 839 | 950 | 1000 | 1190 | ||
| H1（mm） | 90 | 105 | 120 | 150 | 90 | 105 | 120 | 150 | ||
|
重量 Kg | 法蘭式 | 62 | 68 | 82 | 180 | 62 | 82 | 96 | 204 | |
| 焊接式 | 52 | 58 | 65 | 150 | 52 | 72 | 79 | 174 | ||
|
ANSI 2500 JPI 2500 |
H mm | 常溫型 | 705 | 735 | 755 | 955 | 739 | 855 | 875 | 1045 |
| 伸長型 | 825 | 880 | 915 | 1120 | 859 | 1000 | 1035 | 1215 | ||
| H1（mm） | 95 | 120 | 130 | 165 | 95 | 120 | 130 | 165 | ||
|
重量 Kg | 法蘭式 | 88 | 92 | 115 | 265 | 88 | 106 | 129 | 289 | |
| 焊接式 | 72 | 78 | 90 | 210 | 72 | 92 | 104 | 234 | ||
| D（mm） | 285 | 285 | 285 | 360 | 200 | 264 | 264 | 352 | ||
