ZJHY氣動薄膜精小型小流量調節閥是重慶普惠斯調節閥專門針對小流量調節場合而開發的小口徑調節閥，是HLC氣動小口徑調節閥的升級改型產品。ZJHY氣動小流量調節閥采用先進加工工藝制作，閥體采用一體式結構，主要有螺紋連接和法蘭連接兩種；該氣動小流量調節閥具有體積小、重量輕、安裝維護方便、調節性能好等優點。
    當調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。此類氣動小流量調節閥適用于液體、蒸汽等介質的調節場合，目前己被廣泛應用于科研、試驗等需要小流量調節的場合，最小可做到調節閥流量系數KV值＝0.001。

優化考慮

• 當壓力大于1.5MPa，或溫度大于250℃時，建議對該氣動小流量調節閥的密封面堆焊耐磨合金，以提高調節閥密封面的可靠性和使用壽命；

• 對于超小流量調節閥的制作，為了保證其調節性能滿足要求，均應做調節閥流量試驗，并進行流量特性標定。

• 當調節閥流量系數Kv值<0.08時需要特殊訂貨，我司生產的超小流量調節閥可做到調節閥流量系數KV值＝0.001。

主要參數

1. 工作溫度、公稱壓力、公稱通徑超出列表范圍的小流量調節閥產品可與本公司商洽解決；

2. * 流量系數<0.08 屬于需特殊訂貨的小流量調節閥產品。

允許壓差

1. 以上數據均為帶閥門定位器，使用標準聚四氟乙烯填料條件下的允許壓差數據；

2. ZHA：正作用氣動執行機構；ZHB：反作用氣動執行機構；

3. 氣關閥門調小彈簧范圍終點（調松彈簧預緊力）或增大氣源壓力均可提高允許壓差；

4. 氣開閥門調大彈簧范圍起點（調緊彈簧預緊力）可提高允許壓差；

5. 如果允許壓差不清楚或最大工作壓差超出列表范圍請與我們聯系解決。

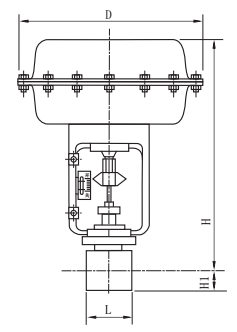

外形尺寸及重量
