ZSRO氣動切斷球閥（亦稱氣動開關球閥）是重慶普惠斯調節閥綜合國內外先進技術生產的主要氣動切斷閥產品之一。它主要由球閥閥體、閥桿、閥芯、閥座、填料壓板等主要零部件組成。從作用方式上，該氣動切斷球閥分為氣開、氣關兩種：當通氣時閥芯由關閉逐漸打開到全開位置為氣開式；當關氣時，閥芯由全開逐漸到全閉位置 為氣關式。
    從結構形式上，該切斷球閥主要分為浮動球和固定球兩大類。

優化考慮

    工作條件比較惡劣、要求尺寸小、重量輕以及硬密封應用場合或公稱壓力大于6.4MPa、DN≥200的應用場合，建議選用氣動多功能調節閥。

主要參數

 注：公稱通徑、公稱壓力超出列表范圍的氣動切斷球閥產品請與本公司聯系。

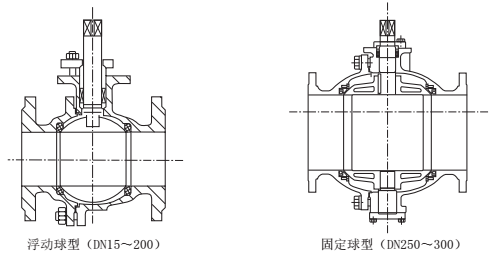

ZSRO氣動切斷球閥 結構示意圖

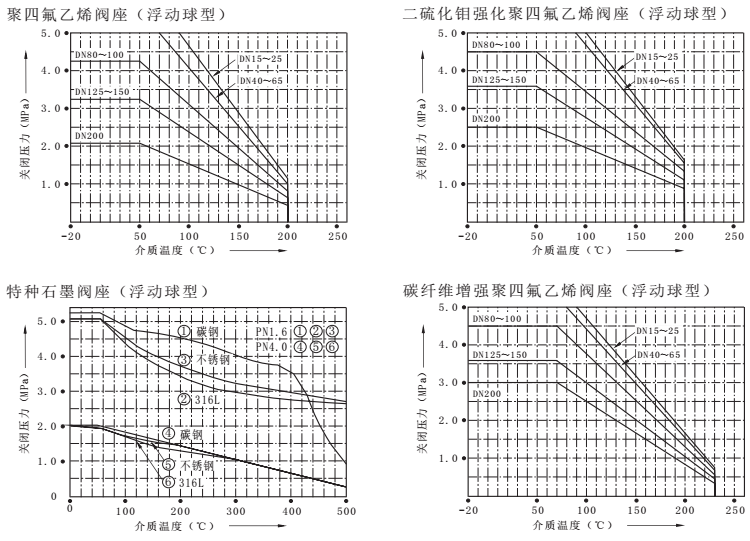

ZSRO氣動切斷球閥  材料及泄漏率

1. 硬密封切斷球閥建議選用采用彈性硬密封設計的多功能調節閥替代；

2. 特殊材質要求請與本公司聯系，可商洽解決。

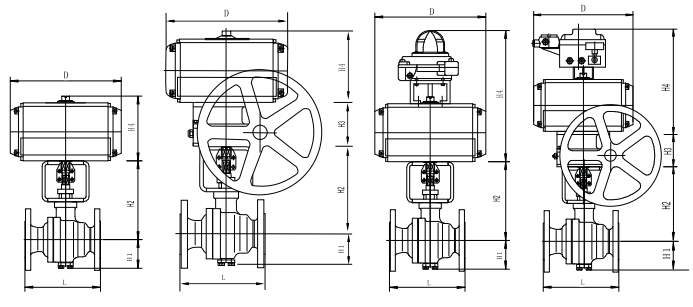

ZSRO氣動切斷球閥 外形尺寸圖

1. 該氣動切斷球閥外形圖的配置僅適合常規工況；

2. 特殊工況、高壓、大壓力、粘稠介質應根據實際情況重新選擇氣動執行機構；

3. 限位開關或電磁閥高度皆按限位開關APL410+安裝板的高度計算。
