重慶普惠斯調節閥針對煙氣脫硫裝置中介質含硫、含粉塵、閥門高溫卡死等復雜工況研發出的電動煙氣脫硫蝶閥產品——ZDRWD電動煙氣蝶閥；該閥門已經獲得了調節閥產品技術專利，并經過多年的實際應用，獲得了客戶的一致好評，典型的應用客戶有：江西銅業、紫金礦業、金川集團。
    ZDRWD型電動煙氣蝶閥采用閥板與閥本圓環端面緊貼的方式進行密封，閥板與閥體有35mm間隙，徹底解決了由于熱脹冷縮造成的閥體與閥板卡阻問題。同時采用普惠斯閥門特有的“日”字型支架定位系統，確保閥門具有：閥板的準確定位、克服閥門芯桿重力、消除上下竄動、有效克服振動、提高調節閥動作的可靠性與靈敏度等優點；蝶閥閥體與執行機構采用直連方式，具有結構緊湊、尺寸小、重量輕、摩擦阻小、回差小、動作穩定可靠等優點。該煙氣蝶閥產品特別適用于大口徑、大流量、中高溫、泄漏要求較高的場合。

優化考慮

1. 建議采用精小型電動執行機構如UNIC、PSQ等電子式電動執行機構，使調節閥更加小巧、美觀；

2. 閥門與電動執行機構采用直連式結構進行連接，建議采用“日”字型支架定位系統：摩擦阻力小、結構緊湊；

3. 閥門口徑≤DN200的，建議優選電動多功能調節閥。

主要參數

 *注：公稱通徑（可生產到DN4000）、公稱壓力超出列表范圍的蝶閥產品請與本公司聯系解決。

主要零部件材料及泄漏率

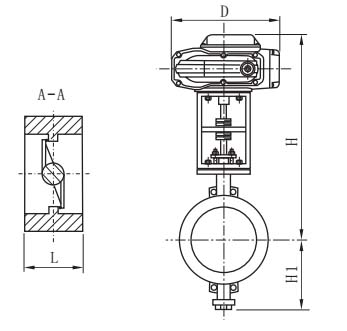

外形尺寸

注：此表數據為常規配置數據，會因執行機構配置的不同而變化。
